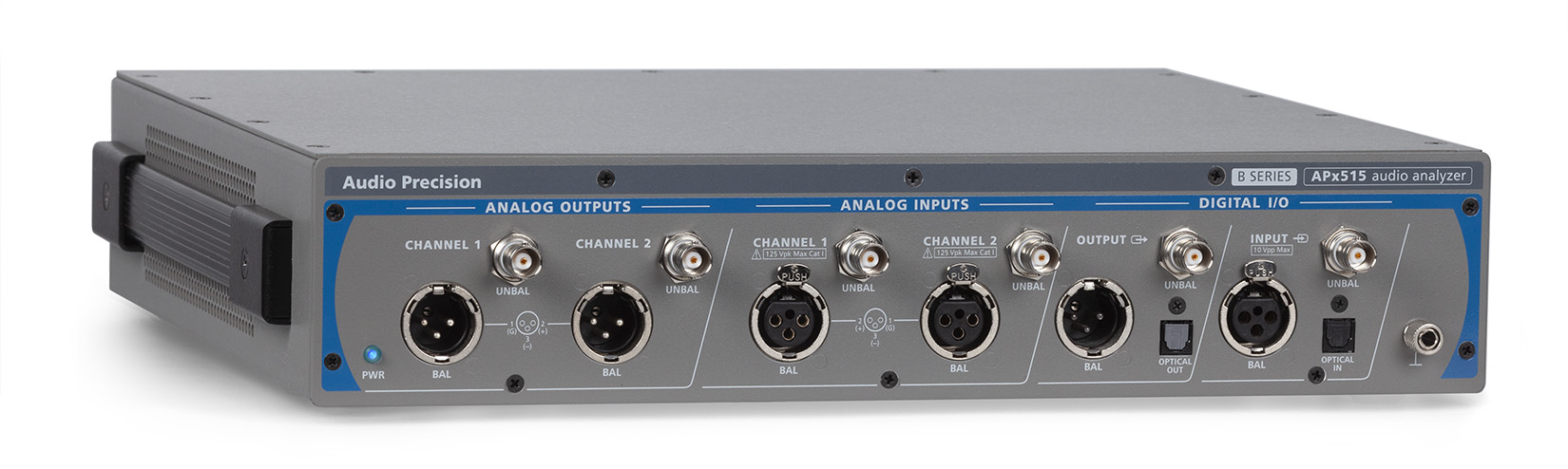

APx515B 音频分析仪

一致性高、经济。声学和音频生产测试和基本研发应用的优秀选择


APx515B 系列是一个高性能的音频分析仪生产试验优化。它是一流的工具,提供了速度,性能,自动化,可靠性和易用性的强大结合。

APx515B 系列能使所有关键的音频测量小于三秒。尽管它的成本低,APx515仍具有良好的性能,与–106分贝典型的THD + N点FFT,1.2m达216k数字I/O,以及一键自动化和使用所有的APx系列音频分析仪缓解。像所有的AP设备,APx515带有一个ISO 17025认可的校准和三年保修,所以其结果可信无处不在。

APx515B 系列运行作为一个具有自己的用户界面,独立的测试单元,或可以由一个主控制网或LabVIEW应用程序。在任何情况下,操作员可以控制键盘的APx515,脚踏开关或条码扫描器,或者系统可以完全自动的。交换机和外部设备,如通过/失败灯也支持。


  • 特征
  • 选项
  • 规格及要求
  • 资料下载
转换功能
APx500 软件版本5.0 增加了测量电子音频和电声设备传递函数的能力。传输函数测量为设备提供了复杂的频率响应功能, 包括使用任何宽带信号的幅度和相位 (或真实和虚拟组件)。此功能是对 APx 软件序列模式的强大补充, 允许任何 AP 分析仪用作多通道动态信号分析仪或所谓的双通道 FFT 分析仪。借助传输功能和任何宽带信号 (包括语音、音乐或噪声), APx 用户现在可以评估其设备或系统的复杂频率响应、一致性和脉冲响应。AP 的传递功能提供了对多个收购的无级和重叠分析。它还包括一个突破性的基于信号的触发, 无需在开环测试应用中使用导调, 因此是测试 "智能" 的理想选择

Open-Loop Chirp
版本 v4.6, APx500 软件现在可以使用对数扫描正弦 (即抖动) 测试信号进行开环测量。此信号在很短的时间内提供多个高分辨率的结果, 现在 APx 用户可以在测试方案中使用这些嗡嗡声, 在这些场景中, 信号可能来自或终止, 作为被测试设备 (DUT) 或连接到 DUT 的服务器上的文件。这种新功能对那些开发智能设备 (例如, 智能设备) 特别有帮助。使用APx 515 B 系列分析仪的开环嗡嗡声功能需要至少一个包含支持的嗡嗡声测量的软件选项或捆绑 (例如 APX-SW-ACR, APX-SPK-RD).

无代码自动化和完整的API
apx500测量软件是先进的音频测量界面。复杂的程序,包括用户提示,限制,和调用外部应用程序可以在GUI中直接创造的,节省时间和金钱,同时确保无痛更新随着时间的推移,没有发展的需要。
创建自定义的接口和应用自动化综合应用APX API在VB.NET,C #集成应用.NET,MATLAB和LabVIEW开发环境。项目和自动化可以与世界任何地方的其他单位共享APX。

通用软件平台
从实用的角度来看,所有的APX音频分析仪使用相同的软件,使测试结果更容易分享。测试的所有设置都保存在一个单独的项目文件中,使得在世界任何地方的研发和生产设施之间都可以轻松地复制测试设置。项目文件是所有APX仪器兼容,每个项目都是独立的,所以没有任何担心依赖或断开的链接。用户甚至可以在项目文件中嵌入波形文件和图像。

对于客户,合同制造商或管理,APX自动生成丰富的图形报告,具有突出的通过/失败的限制和选择导出为PDF、HTML、Excel、CSV、RTF或MATLAB文件。

数字协议分析
如电视、Blu ray演奏现代消费设备和接收机通常使用数字接口,如S/PDIF,TOSLINK,HDMI传输音频信号。除了数字音频数据之外,这些接口还带有关于音频信号、元数据的辅助信息。APX元数据监视器解码并显示元数据值作为他们接到被测设备。
APx 515 B 系列标准测量(先进的测量可用于APx 515 B 系列在选项卡或软件选择PDF。上市)
·水平与收益
•频率响应
•THD + N
信号信噪比
•噪声
•串扰
•通道间相位
•直流电平
•频率测量
•测量记录仪
阶梯级扫描
•扫频扫频
•比较编码比特流
•水平比
•共模抑制比
•SINAD
•通过/失败
•范围监控
•直流电平扫描
•q-peak噪声
•输入抽样率
输入输出选项:
AES / SPDIF(APx 515 B 系列标准)
提供AES3、AES/EBU平衡数字I/O XLR;平衡SPDIF数字I / O BNC;和TOSLINK光纤数字输入/ O.

ASIO(APx 515 B 系列选项)
直接连接到ASIO功能的设备。支持多达16通道的ASIO一次(与V4.0软件或晚;只有当使用早期的APX软件版本两通道)。需要apx-sw-asio或一个可选的apx515软件包(apx-swb-2或apx-swb-6)。

软件
从这里开始:对APX500软件选项摘要。
APX500 软件选项提供了测量和功能之外的apx515能力标准的核心。提供多种选择,适用于不同的特定测试应用程序和需求。软件的选项是启用一个或更多的“按钮”,山上的apx515后方。每个iButton使特定功能或一组功能,可从分析仪分析仪需要。

电声产品测试(sw-spk-pt)
的sw-spk-pt选项使电声设备高速生产测试,在一个单一的一个第二扫描提供关键的扬声器测量。结果包括摩擦声检测,必要的Thiele-Small参数,和阻抗的幅值和相位。还提供专有的调制噪声测量,以帮助检测机壳漏气。

电声研发(sw-spk-rd)
的sw-spk-rd选项提供了一套完整的测量和结果定制的需求,设计师和工程师开发的电声音响产品。它包括关键的测量结果如完整的Thiele-Small表征;时间选通,准消声室的声学响应;阻抗分析;再加上扬声器生产试验测量。

高速试验(sw-hst)
sw-hst加高速多音和连续扫描测量的apx515。

先进的测量库(sw-aml)
sw-aml是图书馆17的测量来增加你的apx515的能力,包括IMD,最大输出电平,动态范围和方式。

声学响应(sw-acr)
这个选项会增加五测量的声学响应测试与apx515。

ASIO接口(sw-asio)
sw-asio增加PC音频接口的apx515软件连接。支持多达16通道的ASIO一次(与V4.0软件或晚;只有当使用早期的APX软件版本两通道)。

实时模式(sw-ben)
sw-ben加台模式能力的apx515(需要apx515软件包(apx-swb-2))。

POLQA感知音频测试(sw-polqa-2)
感知音频测量返回的主观评估语音质量采用下一代POLQA算法的宽带语音设备或设备的声耦合。(以PESQ和高清语音,支持后续的3G,4G和VoIP技术)

感知音频测试(sw-pesq)
广泛使用的增强感知测量在低带宽设备上主观评价语音质量。(PESQ算法)

APX515软件包2(apx-swb-2)
将ACR,AML,ASIO和apx515 HST软件选项为一个单一的、高性价比的束。长选项支持多达16个频道在同一时间(与V4.0软件或晚;只有当使用早期的APX软件版本两通道)。

APX515软件包6(apx-swb-6)
加台模式(sw-ben)来测量选项和ASIO的能力包括在swb-2(上述)。

语言传输指数(sw-sti)
sw-sti是插件进行语音传输指数(STI)使用针茅法测量。
系统的性能
残余谐波(20千赫)
–102分贝+ 1.4µV
典型的< 106分贝(1千赫,2伏)

发生器的性能
正弦波的频率范围
2赫兹到80.1千赫

频率精度
3 ppm
IMD的测试信号
SMPTE,MOD,DFD

最大振幅(平衡)
16 VRMS

幅度精度
±0.05分贝

平坦度(5赫兹- 20千赫)
±0.010分贝

模拟输出配置
不平衡的、平衡的、普通的模式

数字输出采样率
27/s到200
27~s/s到108×s/s光学

杜比/DTS发生器
是的(编码文件)
分析仪的性能

最大额定输入电压
125 VPK

最大带宽
> 90千赫

IMD测量能力
SMPTE,MOD,DFD

振幅精度(1千赫)
±0.05分贝

振幅平坦度(10赫兹- 20千赫)
±0.010分贝

剩余输入噪声(20千赫BW)
≤1.4µV

各次谐波分析仪
D2–D10

马克斯FFT长度
1248k点

直流电压测量
是的

系统要求
•具有2千兆赫或更快的多核处理器(2个或更多核心)的PC
注:英特尔凌动双核处理器没有足够的性能来运行APX软件。
•2 GB或更多RAM(4 GB或以上推荐Windows 7/8)。
•微软Windows 7、Windows 8或Windows 10(每种情况下32 -或64位)。
•我们的AP软件和Windows兼容性图表有更详细的信息。
•下载系统需求文档

注:
•系统性能对处理器速度很敏感;更快的处理器会产生更快的结果。
•APX500是数据密集型和建议其他数据密集型应用程序不能同时运行。这包括音频精度ap2700,APWIN或ATS。
