APx52xB 系列音频分析仪

高性价比、准确、一致性高。数字接口、模拟性能与性价比的理想平衡


APx52xB 系列双通道音频分析仪的研发工程师和生产技术人员要快速和容易的音频测试,但他们可能不需要AP的APx555B 超高性能和要求的 APx585B 多通道能力。

I/O的多功能性

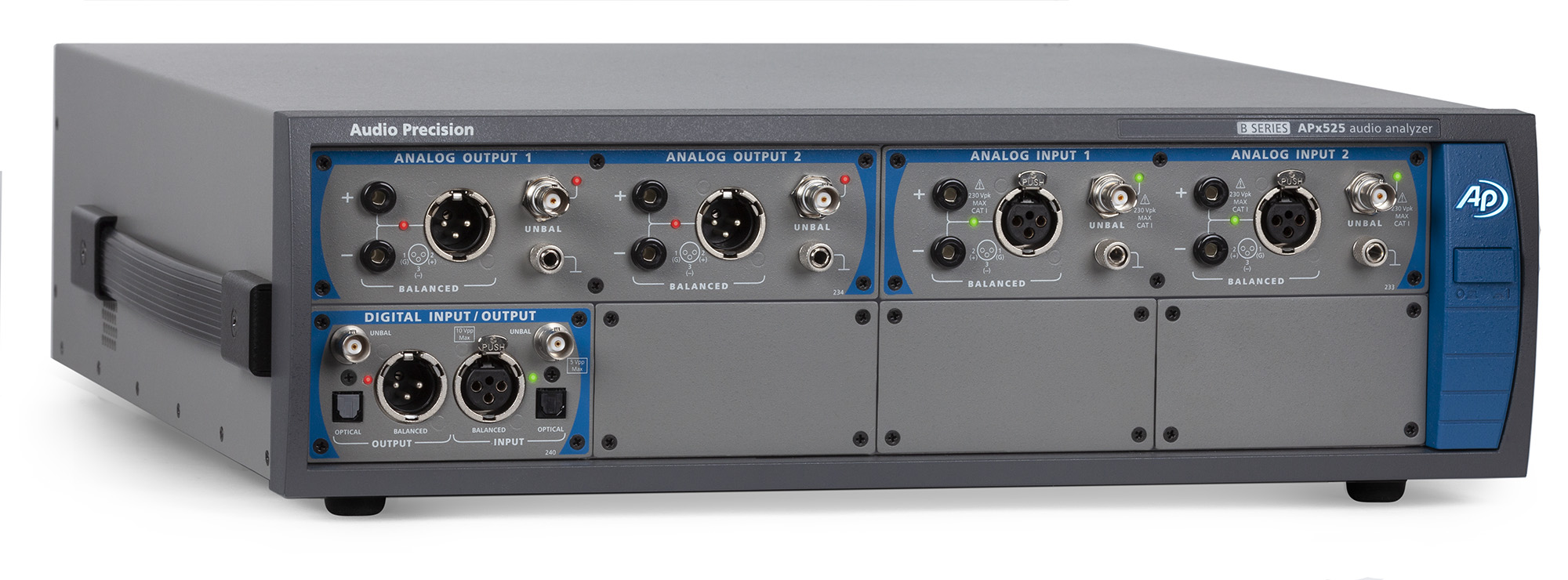

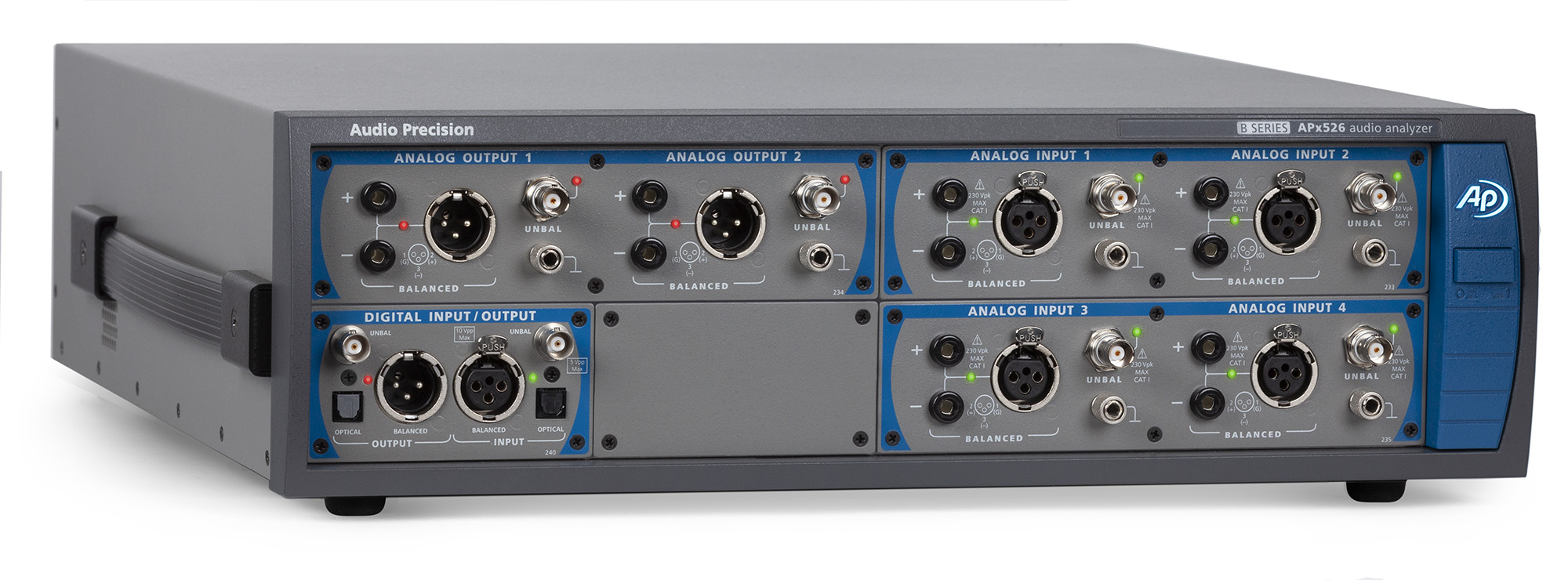

APx525两平衡两平衡模拟输入和输出加216k数字输入和输出通过AES/EBU,TOSLINK和SPDIF。APx526的APx525四通道版本,开发了4通道头单位典型的汽车音响行业。

此外,I/O可能扩大与可选的数字序列(APx525和APx526),HDMI +弧(APx525)、PDM(APx525和APx526)和蓝牙(APx525和APx526)模块。此外,可选的高级主时钟(AMC)模块处理输入和输出的时钟信号同步与外部设备的APx52x系列(或反之亦然),和AMC也使抖动产生和分析(与先进的数字,数字串行或PDM模块连接)。

  • 特征
  • 选项
  • 规格及要求
  • 资料下载
特征:
传输功能
APx500 软件版本 5.0 增加了测量电子音频和电声器件传输功能的能力。传输功能测量使用任何宽带信号为设备提供复杂的频率响应功能,包括幅度和相位(或实相和虚分量)。此功能是 APx 软件序列模式的强大补充,允许任何 APx 分析仪用作多通道动态信号分析仪或所谓的双通道 FFT 分析仪。借助传输功能和任何宽带信号(包括语音、音乐或噪声),APx 用户现在可以评估其设备或系统的复杂频率响应、一致性和脉冲响应。AP 的转移功能提供多个收购的无间隙和重叠分析。它还包括基于突破性的基于信号的触发,无需在开环测试应用中使用先导音,因此非常适合测试"智能"音频设备。

开环 Chirp
通过版本 v4.6, APx500 软件现在支持使用对数扫描正声或鸣叫测试信号进行开环测量。此信号在短时间内提供多个高分辨率结果,现在 APx 用户可以在测试方案中使用 chirp,在测试方案中,信号可能会作为被测设备 (DUT) 上的文件或连接到 DUT 的服务器上的文件进行终止。这种新功能对于开发智能设备(例如智能扬声器、智能手机)的用户特别有用。

在数字音频系统的抖动会在输出信号中的抖动特性的形成导致声音失真。抖动容限测试可以揭示抖动引起的失真,但由于电路和器件设计困难且耗时,常常被忽略。音频分析仪提供精密APX jitter抖动分析功能简化抖动测试。

无代码自动化和完整API
apx500测量软件是先进的音频测量界面。包含用户提示、限制和调用外部应用程序的复杂过程可以直接在GUI中创建,这样可以节省时间和金钱,同时确保随着时间的推移无痛更新,因为不需要开发。
创建自定义的接口和应用自动化综合应用APX API在VB.NET,C #集成应用.NET,MATLAB和LabVIEW开发环境。项目和自动化可以与世界任何地方的其他单位共享APX。

通用软件平台
从实用的角度来看,所有的APX音频分析仪使用相同的软件,使测试结果更容易分享。测试的所有设置都保存在一个单独的项目文件中,使得在世界任何地方的研发和生产设施之间都可以轻松地复制测试设置。项目文件是所有APX仪器兼容,每个项目都是独立的,所以没有任何担心依赖或断开的链接。用户甚至可以在项目文件中嵌入波形文件和图像。
对于客户,合同制造商或管理,APX自动生成丰富的图形报告,具有突出的通过/失败的限制和选择导出为PDF、HTML、Excel、CSV、RTF或MATLAB文件。

如电视、Blu ray演奏现代消费设备和接收机通常使用数字接口,如S/PDIF,TOSLINK,HDMI传输音频信号。除了数字音频数据之外,这些接口还带有关于音频信号、元数据的辅助信息。APX元数据监视器解码并显示元数据值作为他们接到被测设备。
高性能选项–AG52和BW52
用于功率放大器的设计师,ag52模拟发电机的选择产生非常干净的方波上升时间超过2微秒,并具有改进的THD + N - 110 dB(典型值)。的ag52产生朦胧的100, 30,和B的平方+正弦波形和最大输出电平增加21.21vrms 26.66 VRMS(平衡)。
超高带宽的选择提供先进的Bw52 FFT性能:124万8000分,直流到1 MHz的带宽和24位分辨率。D类放大器设计的理想选择。

高级数字I/O(选件)
提供AES3、AES/EBU平衡数字I/O XLR;平衡SPDIF数字I / O BNC;和Toslink光纤数字I/O模块使APX无线电设备的精密测试先进的障碍的生成通过AES / SPDIF /Toslink。它还包括先进的主时钟(AMC)模块,处理输入和输出的时钟信号同步的APX与外部设备(或反之亦然)。AMC还提供了抖动的产生和测量功能的抖动使I/O模块,如广播,dsio和PDM。

高级主时钟(选件)
AMC模块处理输入和输出的时钟信号同步与外部设备的apx52x系列(或反之亦然)。该模块还使抖动产生和分析apx500系列分析仪与先进的数字(无线),数字串行(dsio)或PDM模块安装。

ASIO(标准)
PC音频接口安装ASIO驱动出现在apx500软件作为一个APx的I / O选项,与多达16个双向通道支持。在所有的测量和试验APX序列可用于通过ASIO接口,用于连接音频设备的完整的表征。

蓝牙(可选)
APX的蓝牙模块,内置无线电和软件堆栈,使工程师能够直接测量他们的蓝牙设备。所有的蓝牙控制集成到HFP 1.6分析仪的软件和APX支持A2DP和AVRCP概况,。编解码器支持包括SBC,APTX,CVSD,宽带语音(MSBC)。

数字串行输入输出(选件)
数字串行功能在电路板级设计评估中至关重要。数字串行I / O(dsio)选项提供了一个直接的通道连接到芯片级接口如I2S、TDM,和其他流行的串行接口格式包括左对齐,右对齐,DSP。抖动的能力。

HDMI(可选)
APX HDMI选项允许工程师测量HDMI音频质量和音频格式兼容设备如环绕声接收机、机顶盒、智能手机、平板电脑、电视、DVD、Blu ray Disc™球员。APX能流无损压缩格式从预编码的音频测试文件,便于解决相关的下采样,组件的兼容性和混音或转码的问题。

PDM(选项)
APX PDM选项提供有PDM的音频设备直接连接(脉冲密度调制)输出如MEMS麦克风输入,或如在智能手机芯片的抽取。除了标准的音频测量,APX提供可变的直流电压,可变采样率,和PSR(电源抑制)测试设备的操作参数的测量。抖动的能力。

软件的选择:
APX500软件选项提供了测量和功能之外的apx52x系列标准的核心能力。提供多种选择,适用于不同的特定测试应用程序和需求。
软件的选项是启用一个或更多的“按钮”,山上的apx52x系列后。每个iButton使特定功能或一组功能,可从分析仪分析仪需要。

电声产品测试(sw-spk-pt)
的sw-spk-pt选项使电声设备高速生产测试,在一个单一的一个第二扫描提供关键的扬声器测量。结果包括摩擦声检测,必要的Thiele-Small参数,和阻抗的幅值和相位。还提供专有的调制噪声测量,以帮助检测机壳漏气。

电声研发(sw-spk-rd)
的sw-spk-rd选项提供了一套完整的测量和结果定制的需求,设计师和工程师开发的电声音响产品。它包括关键的测量结果如完整的Thiele-Small表征;时间选通,准消声室的声学响应;阻抗分析;再加上扬声器生产试验测量。

POLQA感知音频测试(sw-polqa-2)
感知音频测量返回的主观评估语音质量采用下一代POLQA算法的宽带语音设备或设备的声耦合。(以PESQ和高清语音,支持后续的3G,4G和VoIP技术)

感知音频测试(sw-pesq)
广泛使用的增强感知测量在低带宽设备上主观评价语音质量。(PESQ算法)

语言传输指数(sw-sti)
sw-sti是插件进行语音传输指数(STI)使用针茅法测量。
发生器的性能

正弦波的频率范围
0.1赫兹到80.1千赫

频率精度
2 ppm

IMD的测试信号
SMPTE,MOD,DFD

最大振幅(平衡)
21.21 VRMS

幅度精度
±0.03分贝

平坦度(20赫兹- 20千赫)
±0.008分贝

残余谐波(20千赫)
–105分贝+ 1.4µV
典型的< 108分贝(1千赫,2.5伏)
典型的<–110 dB(1千赫,2.5 V–选项ag52安装)

模拟输出配置
不平衡和平衡

数字输出采样率
27/s到200
27~s/s到108×s/s光学

杜比/DTS发生器
是的(编码文件)

分析仪的性能
最大额定输入电压
230 VPK

最大带宽
> 90千赫
> 1兆赫[ Bw52 ]

IMD测量能力
SMPTE,MOD,DFD

振幅精度(1千赫)
±0.03分贝

振幅平坦度(20赫兹- 20千赫)
±0.008分贝

剩余输入噪声(20千赫BW)
1.3µV

残余谐波(20千赫)
–105分贝+ 1.4µV
典型的< 108分贝(1千赫,2.5伏)
典型的<–110 dB(1千赫,2.5 V–选项ag52安装)

各次谐波分析仪
D2–D10

马克斯FFT长度
1248k点

直流电压测量


系统要求
•具有2千兆赫或更快的多核处理器(2个或更多核心)的PC
注:英特尔凌动双核处理器没有足够的性能来运行APX软件。
•2 GB或更多RAM(4 GB或以上推荐Windows 7/8)。
•微软Windows 7、Windows 8或Windows 10(每种情况下32 -或64位)。
•我们的AP软件和Windows兼容性图表有更详细的信息。
•下载系统需求文档
注:
•系统性能对处理器速度很敏感;更快的处理器会产生更快的结果。
•APX500是数据密集型和建议其他数据密集型应用程序不能同时运行。这包括音频精度AP2700,APWIN或ATS。
