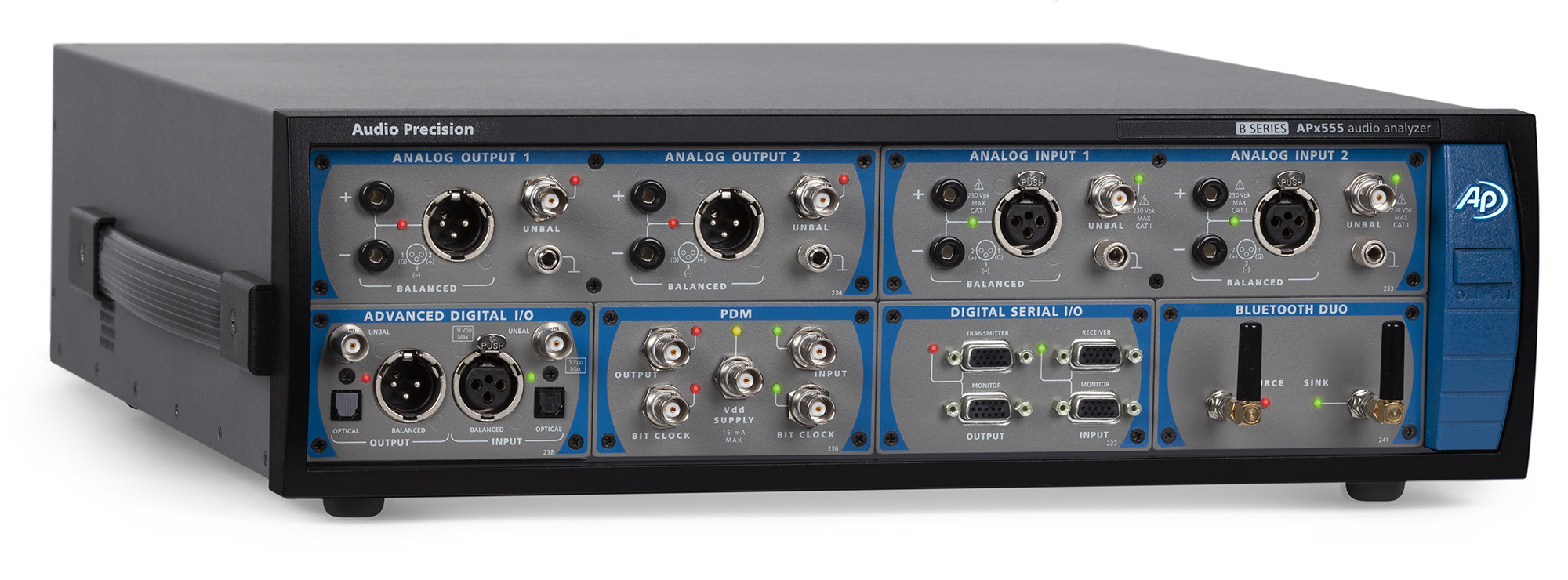

APx555B 音频分析仪

高性能、准确、一致性高。模拟、数字多功能音频分析仪

APX555B 是具有三十年经验的测试设备,被认为是音频行业的标准,APx555是一款双通道音频分析仪,无需妥协。研发工程师和生产技术人员需要高性能,广泛的数字I / O选项和快速,直观的软件,APx555是音频分析仪的新标准。

前所未有的性能
典型的残留THD + N为 -120dB 和超过1 MHz带宽,APx555超过了所有其他音频分析仪的模拟性能,包括与2700系列分析仪相比提高了5 dB的改进。添加到120万点的FFT和完整的24位分辨率,您的性能与任何其他仪器无法比拟。

齐全的输入和输出接口
APx555具有两个平衡和两个不平衡模拟输入和输出,以及通过AES / EBU,TOSLINK和SPDIF的216k数字输入和输出。此外,可以使用可选的数字串行,HDMI与ARC,PDM和蓝牙模块扩展I / O。新的高级主时钟(AMC)模块处理输入和输出时钟信号,以将APx555与外部设备(或反之亦然)同步,AMC还可以产生抖动和分析。AMC是APx555的标准配置,是APx52x系列和APx58x系列音频分析仪的选择。

  • 特征
  • 选项
  • 规格及要求
  • 资料下载
转换功能
APx500 软件版本5.0 增加了测量电子音频和电声设备传递函数的能力。传输函数测量为设备提供了复杂的频率响应功能, 包括使用任何宽带信号的幅度和相位 (或真实和虚拟组件)。此功能是对 apx 软件序列模式的强大补充, 允许任何 AP 分析仪用作多通道动态信号分析仪或所谓的双通道分析仪

Open-Loop Chirp
版本 v4.6, APx500 软件现在可以使用对数扫描正弦 (即抖动) 测试信号进行开环测量。此信号在很短的时间内提供多个高分辨率的结果, 现在 APx 用户可以在测试方案中使用这些嗡嗡声, 在这些场景中, 信号可能来自或终止, 作为被测试设备 (dut) 或连接到 dut 的服务器上的文件。这种新功能对那些开发智能设备 (例如, 智能设备) 特别有帮助。

抖动分析
数字音频系统中的抖动可能会导致输出信号中抖动边带形式的可听到失真。抖动容差测试可以揭示抖动引起的失真, 但由于困难且耗时, 在电路和元件的设计中经常被忽略。音频精度 ap 分析仪提供抖动生成和抖动分析功能, 以简化抖动测试。
无代码自动化和完整的API

APx500 测量软件是可用的技术先进的音频测量接口。可以直接在 gui 中创建包含用户提示、限制和外部应用程序调用的复杂过程, 从而节省时间和金钱, 同时确保随着时间的推移实现无痛更新, 因为不需要进行开发。

使用全面的 apx api 创建自定义接口和应用程序到应用程序的自动化。为 visual basic. net、C#, MATLAB, LabVIEW, and Python 提供了大量的文档和示例。项目和自动化可以与世界上任何地方的其他 apx 单元共享。

通用软件平台
从实际角度来看, apx 音频分析仪使用通用软件平台, 使测试和结果更易于共享。测试的所有设置都保存在一个项目文件中, 因此可以轻松地在世界任何地方的 rd 和生产设施之间复制测试设置。项目文件与 b 系列和传统 apx 仪器兼容, 每个项目都是独立的, 因此永远不会担心依赖关系或断开的链接。用户甚至可以在项目文件中嵌入波形文件和图像。
为了与客户、合同制造商或管理层共享测量结果, apx 会自动生成丰富的图形报告, 并显示传递/失败限制和选项导出为 pdf、html、excel、csv、rtf 或 matlab 文件。

为功率放大器设计器进行测量自动测量
连续最大输出和峰值最大输出, dim 测量, 通过调节频率扫描查看功率频谱图, 并进行 cea-2006 和 cea-490a 规定的其他测量标准。除了传统的平衡共模抑制测量外, apx555 还可根据 iec60268 部分14.15.1 实现 cmrr 测量。

数字协议分析
现代消费类设备如电视,蓝光播放器和接收机通常使用数字接口(如S / PDIF,Toslink,HDMI)来传输音频信号。除了数字音频数据,这些接口还携带有关音频信号,元数据的辅助信息。APx元数据监视器对从被测设备接收的元数据值进行解码和显示。
高级数字I / O(标准)
在XLR上提供AES3,AES / EBU平衡数字I / O; BNC上不平衡SPDIF数字I / O; 和TOSLINK光数字I / O。APx ADIO模块可以通过AES / SPDIF / TOSLINK生成先进的设备损坏测试设备。它还包括高级主时钟(AMC)模块,它处理用于将APx与外部设备同步的输入和输出时钟信号(反之亦然)。AMC还为抖动启用的I / O模块(如ADIO,DSIO和PDM)提供抖动生成和测量功能。

ASIO(标准)
具有安装的ASIO驱动程序的PC音频接口作为APx的I / O选项之一出现在APx500软件中,最多支持16个双向通道。APx中的所有测量和测试序列都可以通过ASIO接口使用,从而可以对连接的音频设备进行完整的表征。

蓝牙(可选)
APx的蓝牙模块,内置无线电和软件堆栈,可让工程师直接测量其蓝牙设备。所有蓝牙控制都集成到分析仪软件中,APx支持A2DP,HFP 1.6和AVRCP配置文件。编解码器支持包括SBC,aptX,CVSD和宽带语音(mSBC)。

数字串行I / O(选件)
数字串行功能对于评估电路板级设计的研发至关重要。数字串行I / O(DSIO)选件提供与芯片级接口(如I2S,TDM)和其他流行串行接口格式的直接多通道连接,包括左对齐,右对齐和DSP。抖动能力。

HDMI + ARC(可选)
APx HDMI 选项允许工程师在环绕声接收器,机顶盒,智能手机,平板电脑,电视机,DVD或蓝光光盘播放器等设备上测量HDMI音频质量和音频格式兼容性。APx可以从预编码的音频测试文件中传输无损压缩和压缩格式,从而易于排除组件兼容性以及与采样,下混合或转码相关的问题。

PDM(可选)
APx PDM 选项为具有PDM(脉冲密度调制)输出的音频设备(如MEMS麦克风)或诸如智能电话芯片上的抽取器之类的输入提供直接连接。除标准音频测量之外,APx还提供可变直流电压,可变采样率和PSR(电源抑制)测量,用于测试设备的全部工作参数。抖动能力。

APx500 软件选项提供超出APx555核心功能标准的测量和功能。提供了多种选择,适用于不同的特定测试应用和要求。

软件选项由安装在APx555背面的一个或多个“iButton”启用。每个iButton都可以实现特定功能或特性,并可根据需要从分析仪移动到分析仪。

SOFTWARE OPTIONS
APx500 软件选项提供的测量和功能超出了 apx555 的核心功能标准。提供多种选项, 适用于不同的特定测试应用和要求。对于  APx b 系列分析仪和运行5.0 版软件的传统 apx 分析仪, 软件选项许可证以电子方式激活, 并通过序列号绑定到特定的分析仪。对于运行版4.6 或更早版本的旧版 APx 分析仪, 软件

ADC Test Mode (SW-555ADCTEST)
对于验证和测试复杂的多通道模数转换器 (ADC) 的设计工程师,  APx555 b 系列现在提供了一个 adc 测试模式选项, 能够生成与校准的通用模式 DC 偏移混合的平衡模拟音频信号电压。此可选功能特别适用于在单个电源电压下运行并需要具有直流偏置电压的输入的测试设备, 例如移动产品中的音频编解码器和 ADC 芯片。ADC 测试模式还包括

电声产生测试(SW-SPK-PT)
SW-SPK-PT选件可实现电声设备的高速生产测试,在单次一秒扫描中提供关键扬声器测量。结果包括Rub&Buzz检测,基本Thiele-Small参数,阻抗幅度和相位。还提供专有的调制噪声测量,以帮助检测外壳空气泄漏。

电声学研发(SW-SPK-RD)
SW-SPK-RD 选件可根据设计师和工程师开发电声音频产品的需求提供完整的测量和结果套件。它包括关键测量和结果,如完整的Thiele-Small表征; 时间门控,准消声回声; 阻抗分析; 加上扬声器生产测试测量。

POLQA感知音频测试(SW-POLQA-2)
感知音频测量使用下一代POLQA算法返回对语音质量的主观评估,用于宽带语音设备或具有声耦合的设备。(PESQ的后继者,支持高清语音,3G,4G / LTE和VoIP技术)

PESQ感知音频测试(SW-PESQ)
广泛使用,增强了对低带宽设备语音质量主观评估的感知测量。(PESQ算法)

语音传输指数(SW-STI)
SW-STI 是使用STIPA方法进行语音传输索引(STI)测量的插件。


发生器性能

正弦频率范围
0.001 Hz至80 kHz,DAC
5 Hz至204 kHz,模拟

频率精度
3 ppm,DAC

30 ppm, Analog (Precision Tune)

IMD测试信号
SMPTE,MOD,DFD,DIM

最大幅度(平衡)
26.66 Vrms

幅度精度
±0.03 dB

平坦度(5 Hz-20 kHz)
±0.008 dB

剩余THD + N(22 kHz BW)
-117 dB +
1.0μV通常<-120 dB(1 kHz,2.0 V)

模拟输出配置
不平衡,均衡(differential & single-ended),CMTST

数字输出采样率
27 kS / s至200 kS / s
27 kS / s至108 kS / s光学

杜比/ dts发生器
是(编码文件)

分析仪性能

最大额定输入电压
230 Vpk

最大带宽
> 1 MHz

IMD测量能力
SMPTE,MOD,DFD,DIM

幅度精度(1 kHz)
±0.03 dB

幅度平坦度(10 Hz-20 kHz)
±0.008 dB

残留输入噪声(22 kHz BW)
= 1.0μV

剩余THD + N(22 kHz BW)
-117 dB +
1.0μV通常<-120 dB(1 kHz,2.0 V)

单个谐波分析仪
H2-H10

最大FFT长度
1248K点

直流电压测量

系统要求
•具有2千兆赫或更快的多核处理器(2个或更多核心)的PC
注:英特尔凌动双核处理器没有足够的性能来运行APX软件。
•2 GB或更多RAM(4 GB或以上推荐Windows 7/8)。
•微软Windows 7、Windows 8或Windows 10(每种情况下32 -或64位)。
•我们的AP软件和Windows兼容性图表有更详细的信息。
•下载系统需求文档
注:
•系统性能对处理器速度很敏感;更快的处理器会产生更快的结果。
•APX500是数据密集型和建议其他数据密集型应用程序不能同时运行。这包括音频精度AP2700,APWIN或ATS。
