APx1701 传感器测试接口

极低噪声、低失真和平坦响应 - 用于扬声器、耳机和麦克风的测量测试接口

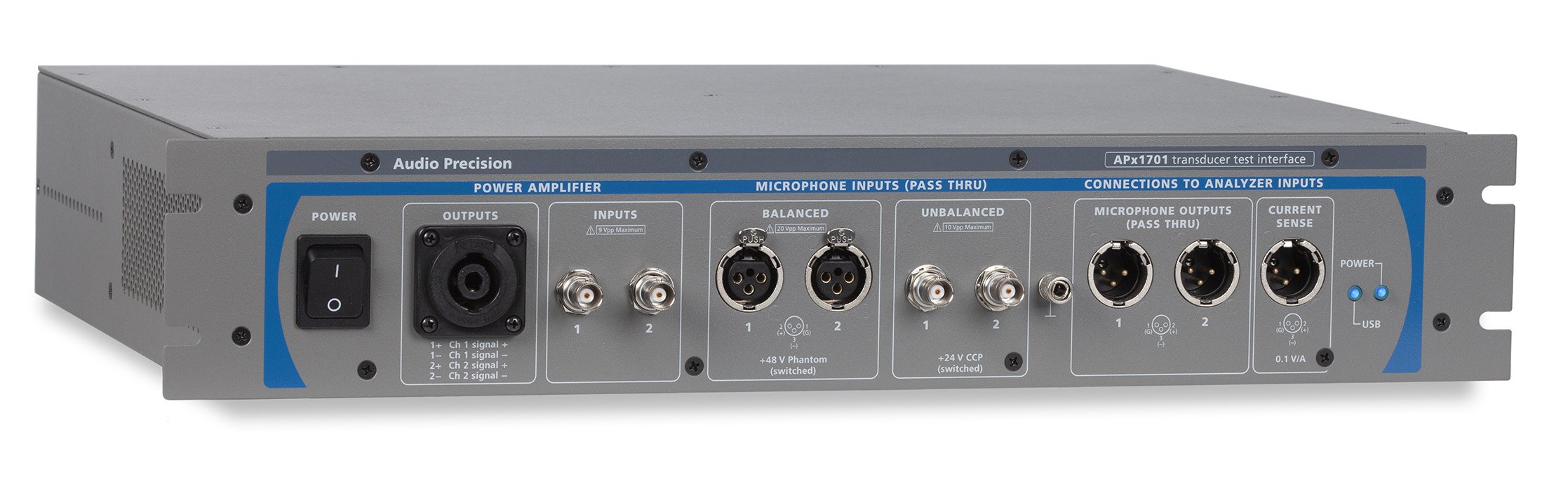

APx1701 传感器测试接口是一款 APx 附件设备,集成了仪器级放大器和麦克风电源,供设计人员和生产测试工程师清楚地了解其电声设备的特性。

该系统主要用于电声测试,通过专用功率放大器驱动扬声器和耳机,支持阻抗测量,并为被测麦克风和麦克风的测量提供电源。其功能与 APx500 音频测量软件和连接的 APx 分析仪集成在一起。

________________________________________________________________________________

它需要 APx500 系列分析仪,并且由 APx500 音频测量软件版本 4.3 或更高版本提供支持。


  • 特征
  • 选项
  • 规格及要求
  • 资料下载
放大器性能
额定功率
100 W (1 channel into 8 Ω)
60 W (1 channel into 4 Ω)
30 Vrms (2 channels into ≥15 Ω)

频率范围
DC to 100 k低噪、高性能 - 放大器的新标准

具有业界领先的信噪比 134 dB, 提供从 DC 到 100 kHz 的 20 dB 固定增益放大。在 10 Hz 到 20 kHz 的频率范围内,APx1701 的残余 THD N 为 ±-100 dB (80 kHz BW),频率响应为 ±0.08 dB(直流耦合)。系统的功率放大器配置为两个独立的通道,单个通道的额定功率高达 100 W,为 8 Ω。放大器输出中集成电流检测电阻器的电压分路可实现轻松的阻抗测量。

对于麦克风,无论是作为测量麦克风还是作为被测设备 (DUT),APx1701 都配备了平衡和不平衡的麦克风输入对。平衡输入包括可切换的 48 V 幻象电源,而不平衡输入支持可切换的 CCP(恒定电流功率)和支持 TEDS(传感器电子数据表)。

校准仪器
无论是在实验室中描述设计性能,还是在生产线上进行 QA 测试以确保产品符合其规格,对结果测量的信心是关键。与 APx500 系列音频分析仪一样,APx1701 是 ISO / IEC 17025:2005 下的校准仪器,所有新设备均附带经认证的校准。校准提供记录和可追溯的验证,证明仪器满足或超过其所有已发布的规格。

集成的模拟、数字和电声测试
音频设备(例如无线蓝牙™扬声器或主动降噪耳机)日益复杂,正在推动越来越复杂的测试场景,尤其是工程师必须反复切换测量仪器。作为电声测试附件,APx1701 直接集成了 APx500 音频测量软件,当与任何 B 系列或旧版 APx 分析仪配对时,可提供能够评估性能的集成平台。电声设备及其模拟和数字组件。
附件 APx1701 附件电缆套件 (CAB-1701)

此套件提供其他电缆,以支持其他测试方案。包括:
    2 BNC-BNC cables (14 in; 36 cm)
    1 XLRF to XLRM cable – blue (2 ft; 61 cm)
    1 XLRF to XLRM cable – red (2 ft; 61 cm)
    1 SpeakON to BNC loopback cable with 100 Ohm to ground (2 ft; 61 cm)

APx1701 自检夹具套件 (SLFT-KIT-1701)

提供负载箱和布线,以支持 APx1701 的性能自检。包括:
    Load box with 2 x 5 W, 8 ohm loads
    1 SpeakON-SpeakON cable (3 ft; 91 cm)
    2 BNC-BNC cables (3 ft; 91 cm)
    2 BNC-BNC cables (14 in; 36 cm)
    2 XLRF to XLRM cables – blue (2 ft; 61 cm), 2 XLRF to XLRM cables – red (2 ft; 61 cm)
    Instructions

软件

下面列出的软件是与电声和感知音频测试相关的 APx500 软件选项。这些选项适用于 B 系列或旧版 APx 分析仪(而不是 APx1701)。 对于 B 系列 APx 分析仪和运行版本 5.0 软件的旧式 APx 分析仪,软件选项许可证以电子方式激活,并通过序列号绑定到特定分析仪。对于运行 APx 软件版本 4.6 或更早版本的旧 APx 分析器,软件选项许可证由软件选项许可证由安装在仪器背面的一个"iButtons"启用。

电声生产测试 (SW-SPK-PT) SW-SPK-PT
选件支持电声设备的高速生产测试,在一秒钟的扫描中提供关键的扬声器测量。结果包括Rub Buzz检测、基本Thiele-Small参数以及阻抗量级和相位。还提供专有的调制噪声测量,以帮助检测外壳空气泄漏。

电声 RD (SW-SPK-RD) SW-SPK-RD
选件提供一整套测量和结果,以满足开发电声音频产品的设计师和工程师的需求。它包括关键测量和结果,如完整的Thiele-小表征;时间门控,准消声声响应;阻抗分析;加上扬声器生产测试测量。

感知音频测试:POLQA (SW-POLQA-2)
感知音频测量使用新一代 POLQA 算法对宽带语音设备或具有声学耦合的设备返回对语音质量的主观评估。(支持高清语音、3G、4G/LTE 和 VoIP 技术的 PESQ 支持)

感知音频测试:PESQ (SW-PESQ)
广泛使用、增强的感知测量,用于对低带宽设备的语音质量进行主观评估。(PESQ 算法)

语音清晰度:ABC-MRT 测量 (SW-ABC-MRT)
APx ABC-MRT 插件是 APx500 音频测量软件的软件选项,它基于由美国国家电信和信息管理局电信科学研究所(ITS)。

语音清晰度:语音传输索引 (SW-STI)
SW-STI 是使用 STIPA 方法进行语音传输索引 (STI) 测量的插件。
频率响应
±0.08 dB (10 Hz to 20 kHz, DC-coupled)
±0.30 dB (20 kHz to 50 kHz)
±0.80 dB (50 kHz to 100 kHz)

电压增益
20.0 dB [x10]

残余噪声
≤7.5 µVrms (22 kHz BW)
≤13 µVrms (80 kHz BW)

信噪比
≈134 dB (ref 30 Vrms output)

输出阻抗
≈0.13 Ω (0.1 Ω current sense resistor in series with the – output terminal)

残余THD+N
≤ –100 dB, 10 Hz to 20 kHz (80 kHz BW)

麦克风输入

配置
平衡与不平衡 (2 each)

平衡麦克风输入
2 female XLR
可切换的+48 V phantom power

不平衡麦克风输入
2 BNC
可切换的CCP (4 mA, +24 V)
TEDS-capable

最大输入
10 Vpk Balanced
5 Vpk Unbalanced

残余噪声
由分析仪确定;输入被动切换

输入串扰
≤ –80 dB + 1 µV to 20 kHz
