APx 高级主时钟模块

_______________________________________________________________

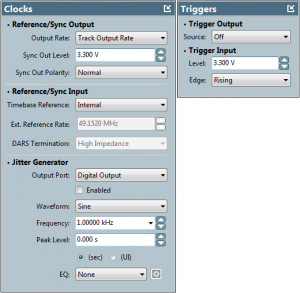

触发系统

APx 触发系统的触发输入支持 APx 软件的范围和 FFT 功能的触发测量采集。触发采集对于与被测设备 (DUT) 中的打开事件同步的音频测量非常有用。触发输出脉冲可在音频波形零交叉点、主因突发间隔、波形文件播放开始以及许多其他 APx 发生器信号事件时生成。

同步

SYNC 输入连接器允许将 APX 主时钟的时钟同步到外部时钟源,例如 10 MHz 实验室标准时钟源的"内部同步"或来自被测部件开发板的主时钟。SYNC 输出连接器提供时钟信号,通常用于将外部设备从属于 APx 分析仪的主时钟。

AES11 DARS

参考后面板 XLR 连接器支持 AES11 数字音频参考信号,这是专业音频采样率同步的标准。APx 在输出连接器上提供"音频黑色",符合 AES3 (IEC60958-4),设计用于连接到具有 AES3 XLR 参考输入的设备。输入 XLR 将 APx 主时钟同步到外部设备。

_______________________________________________________________

抖动

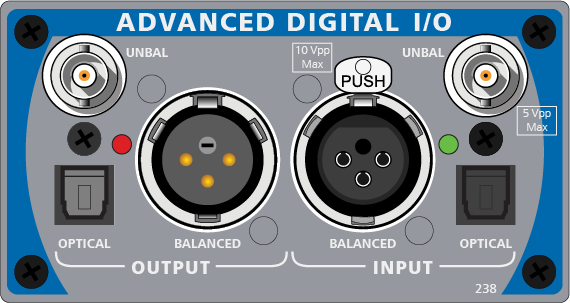

AMC 模块增加了复杂的抖动生成和分析功能,以支持 APx 数字音频接口选项,包括数字串行 I/O (APX-DSIO)、高级数字 I/O (APX-ADIO) 和 PDM (APX-PDM)。抖动发生器向后面板 SYNC OUT 和 AES11 DARS REFERENCE OUT 连接器提供抖动的主时钟,以驱动外部设备。

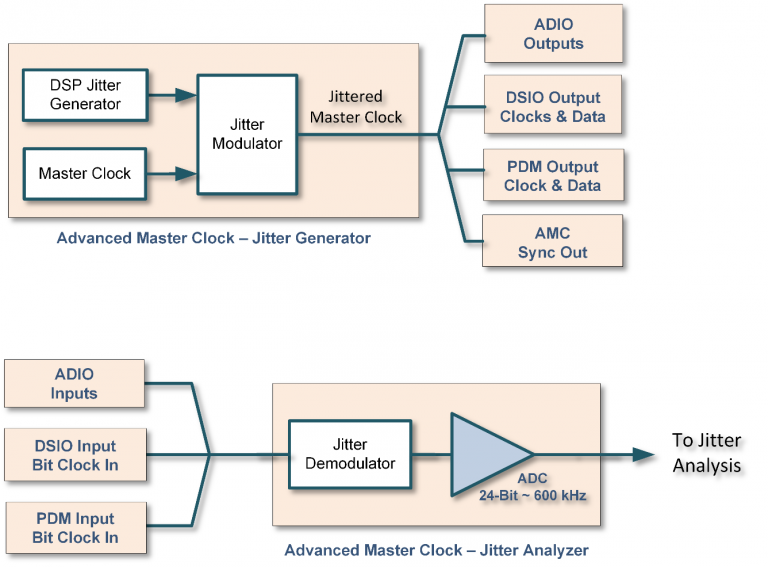

AMC 抖动发生器可产生抖动的主时钟,可选择该主时钟来驱动 APx ADIO、DSIO、PDM 和同步/参考输出。抖动分析仪从 ADIO、DSIO 或 PDM 输入解调时钟输入。然后,APx 软件对解调抖动信号执行测量。

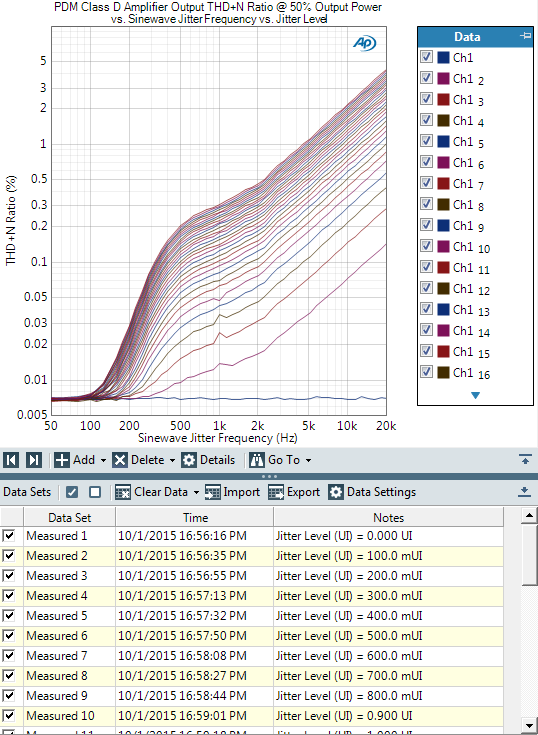

APx 软件支持抖动电平和频率的扫描、抖动波形(正因、噪声、方形)的选择以及抖动测量(包括时间和频域分析)。抖动可以通过传统上与音频信号相关的所有仪表进行测量。下图显示了使用嵌套抖动振幅和频率扫描的 PDM 放大器的抖动容差(输出失真随抖动而增加)。有关抖动的详细信息
