2700 系列模拟性能

2700 系列模拟性能
测试测量的挑战之一是进行测试的仪器必须具有比被测设备更好的性能。AP 不断改进我们的音频分析仪的性能,使依靠我们的仪器测试下一代音频设备的工程师领先两步。
迄今为止,没有一台纯数字转换器能够比及音频精度的模拟电路的性能,只有音频精密的 APx555 超过了 2700 系列的低噪声底板
THD N

我们的保守规格系统残余 THD N 小于 +112 dB,如下图所示。与基于转换器的分析仪系统时,这具有约 9 dB 的优势。在 2.0 Vrms 时,AP2700 THD N 通常低于 +115 dB。


带宽

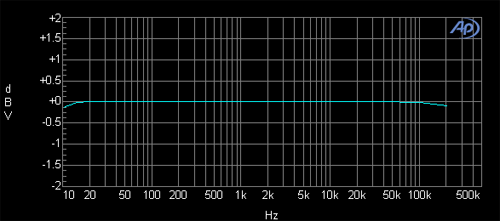

模拟发电机的带宽为 10 Hz 到 204 kHz,在音频频段的 dB 几千分之一范围内持平,在 200 kHz 时仅降低 0.3 dB。模拟分析仪的带宽为 10 Hz 至 500 kHz,与发电机一样平坦,在 500 kHz 时仅降低 0.5 dB。远点是什么?谐波、噪声、杂散信号、开关元件...描述音频的所有键。相比之下,转换器带宽仅限于奈奎斯特频率,采样速率为1/2。对于 192 kHz


输入范围

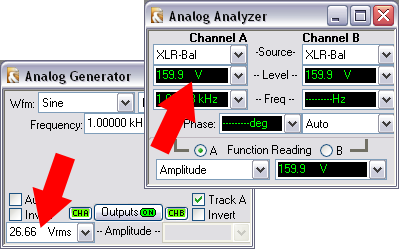

我们理解,虽然准确测量微量的噪声和失真至关重要,但同时能够接受和提供高音频电压也很重要。2700 系列的最大模拟输入为 230 Vpk、160 Vrms = 46.3 dBu*,最大发电机输出为 26.66 Vrms = 30.7 dBu。


方波
良好的方波对于测试所有类型的数字设备至关重要。即使在高采样率下,由于 DAC 输出中隐含的滤波,数字信号处理 (DSP) 中生成的模拟方波也呈现不可用的过冲和振铃程度。
在 2700 系列上,专用电路可生成完美成形的快速上升时方波,用于模拟输出。即使选择数字发电机,也使用此电路,从而产生不
