用于 APx B 系列音频分析仪的蓝牙双声模块

用于 APx B 系列音频分析仪的蓝牙®双声模块

下一代集成蓝牙音频测试解决方案

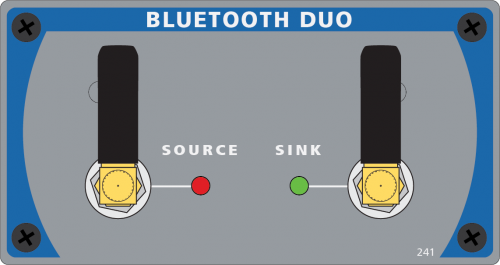

音频精密蓝牙双选选项是一个完全修改的升级的蓝牙®硬件模块,具有专用源和接收器无线电、新的蓝牙芯片和最新固件、更高的射频功率和改进的射频屏蔽。蓝牙双重体由音频精度的 APx500 测量软件(注:4.5 版或更高版本)支持,可提供一系列新的音频编解码器、支持的配置文件中的新操作功能以及更快的连接时间。该选项可以安装到任何APx 模块化分析仪在 2012 年年中后期制造。(AP 的旧式蓝牙模块适用于早期 APx 分析仪或需要 APx500 软件 v4.4.2 或更早版本的情况。

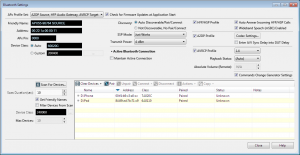

作为 APx 模块,蓝牙 Duo 是集成在分析仪中的一体化解决方案的一部分,并充分利用了 APx 系统的功能和灵活性。Bluetooth Duo 可以共享安装在分析仪中的模拟、数字、芯片级 I2S 和 TDM 协议、PDM 或 HDMI 输入/输出功能。APx500 软件直观且功能强大,可访问一长串音频测量和蓝牙设置和参数。APx 创建发送和接收命令和交互的日志,并可以轻松地自动执行蓝牙 I/O、连接、配对和设置命令,以按步进顺序进行生产工作。当新的蓝牙功能和改进可用时,蓝牙固件升级可以在现场分发和安装。

________________________________________________

蓝牙规格和配置文件 APx 蓝牙双核包含蓝牙 4.2 核心规范中要求的音频功能,并支持免提配置文件 (HFP v1.7)、耳机配置文件 (HSP v1.2)、音频视频远程控制配置文件 (AVRCP)v1.4) 和高级音频分发配置文件 (A2DP v1.3)。借助专用源和接收器无线电,AP 的 Duo 模块可轻松在 A2DP 源和接收器(包括 AAC)、HFP/HSP 音频网关和免提以及 AVRCP 的角色之间切换___________________________________________________

A2DP 编解码器 AP 的 Duo 模块的引入将适用于蓝牙配备的 APx 系列音频分析仪的 A2DP 编解码器列表扩展到 AAC、aptX、aptX-HD、aptX-LL 和 SBC。APx 蓝牙双体可以充当每个受支持的 A2DP 编解码器的源或接收器。关于纯正正数信号和AAC编解码器的说明。

从公认的标准综合音频测试一旦连接,可以测量每个音频特性。主要功能包括 30 次一键式音频测量(包括所有标准加权滤波器)、120 万点 FFT、实时示波器监控、自定义报告、统计计算和准消声声学测量。APx 多音分析仪在一秒钟内测量了 21 次,是蓝牙生产测试的理想选择。

感知音频测试 APx500 支持两个常用的感知音频测试,用于语音质量评估:POLQA(感知目标听力质量评估)和 PESQ(语音质量感知评估)。两者都直接在 APx 项目中提供平均意见分数 (MOS) 结果。APx 蓝牙 Duo 模块充当理想的发射器或接收器,可准确评估被测设备。

APx 蓝牙双核数据表

蓝牙二重奏模块性能
蓝牙核心版本
v4.2

配置文件版本
A2DP v1.3
AVRCP v1.4
HFP v1.7
HSP v1.2

A2DP 音频编解码器
SBC
aptX
aptX-LL
aptX-HD
AAC

HFP 音频编解码器
CVSD
mSBC

射频连接
SMA (two)

RF射频输入阻抗
50 Ω typical

RF射频输出阻抗
50 Ω typical

RF射频功率
Typical maximum +8 dBm

RF频灵敏度
≤ –81 dBm Typical

完整规格:有关 APx 蓝牙双 I/O 模块的完整规格,请参阅任何模块化 APx 音频分析仪的安装和规格指南:
